Введение

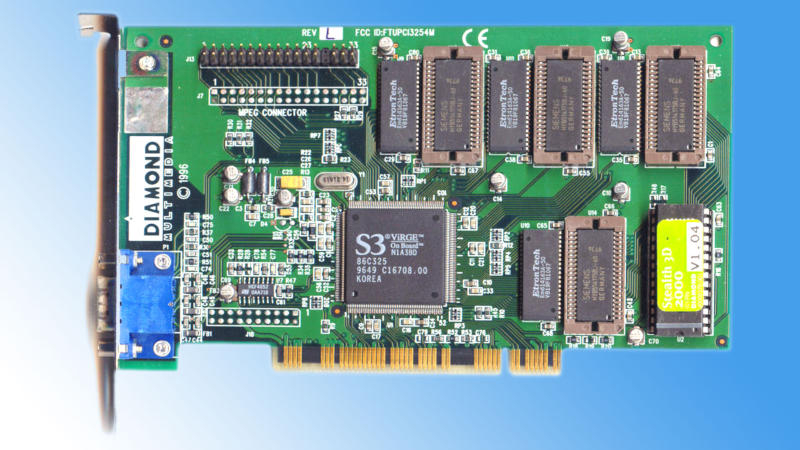

Старые видеокарты хранят в себе множество интересных технических решений, которые сегодня кажутся необычными. Один из таких примеров — S3 Virge DX 4MB, где производитель намеренно сделал чёрный цвет не совсем чёрным. Энтузиаст с YouTube-канала *Bits und Bolts* решил исправить этот недочёт, углубившись в VBIOS и изменив его параметры.
В этой статье вы узнаете:
— Почему S3 Virge DX отображала чёрный как тёмно-серый
— Как был найден и исправлен «бит подъёма уровня чёрного»
— Какие сложности возникли при редактировании VBIOS
—
1. Почему чёрный цвет был серым?
Особенности CRT-мониторов и стандарта NTSC
Производитель видеокарты S3 намеренно осветлял чёрный цвет, чтобы тёмные участки изображения не выглядели слишком глубокими на ЭЛТ-мониторах. Это соответствовало стандарту NTSC, который требовал определённой гаммы.
— Pedestal bit — специальный бит в VBIOS, отвечающий за уровень чёрного
— Исходное значение: 3F (в шестнадцатеричной системе)
— После сброса бита цвет стал 1F, что сделало его темнее
> *»Это было сознательное решение инженеров, а не ошибка»*
—
2. Поиск и изменение нужного бита
Отладка и анализ кода
Энтузиаст использовал отладчик и шестнадцатеричный калькулятор, чтобы найти нужный параметр:
— Целевой адрес: 3c4
— При изменении значения на 0 фон стал по-настоящему чёрным
Определение точного бита
Поскольку в байте 8 битов, пришлось методом исключения выяснить, какой именно отвечает за уровень чёрного.
Этапы поиска:
1. Анализ ассемблерного кода
2. Преобразование шестнадцатеричных значений в двоичные
3. Изменение параметра с 20 на 00
—
3. Перепрошивка VBIOS и проверка результата
Изменение прошивки и пересчёт контрольной суммы
После редактирования VBIOS нужно было:
— Пересчитать контрольную сумму, чтобы система не отвергла прошивку
— Старая сумма: 77 (hex)
— Новая сумма: 97 (hex)
— Записать модифицированный BIOS в чип видеокарты
Результат: настоящий чёрный цвет
После успешной перепрошивки чёрный стал действительно чёрным, а не тёмно-серым.
Вывод:
— Даже в старом железе можно найти интересные технические нюансы
— Редактирование VBIOS требует глубокого понимания работы видеокарты
— Иногда «фичи» производителей оказываются неочевидными ограничениями
—
Итог:
Этот эксперимент показал, как внимание к деталям и глубокий анализ позволяют исправить даже небольшие, но заметные недочёты в старом оборудовании.
